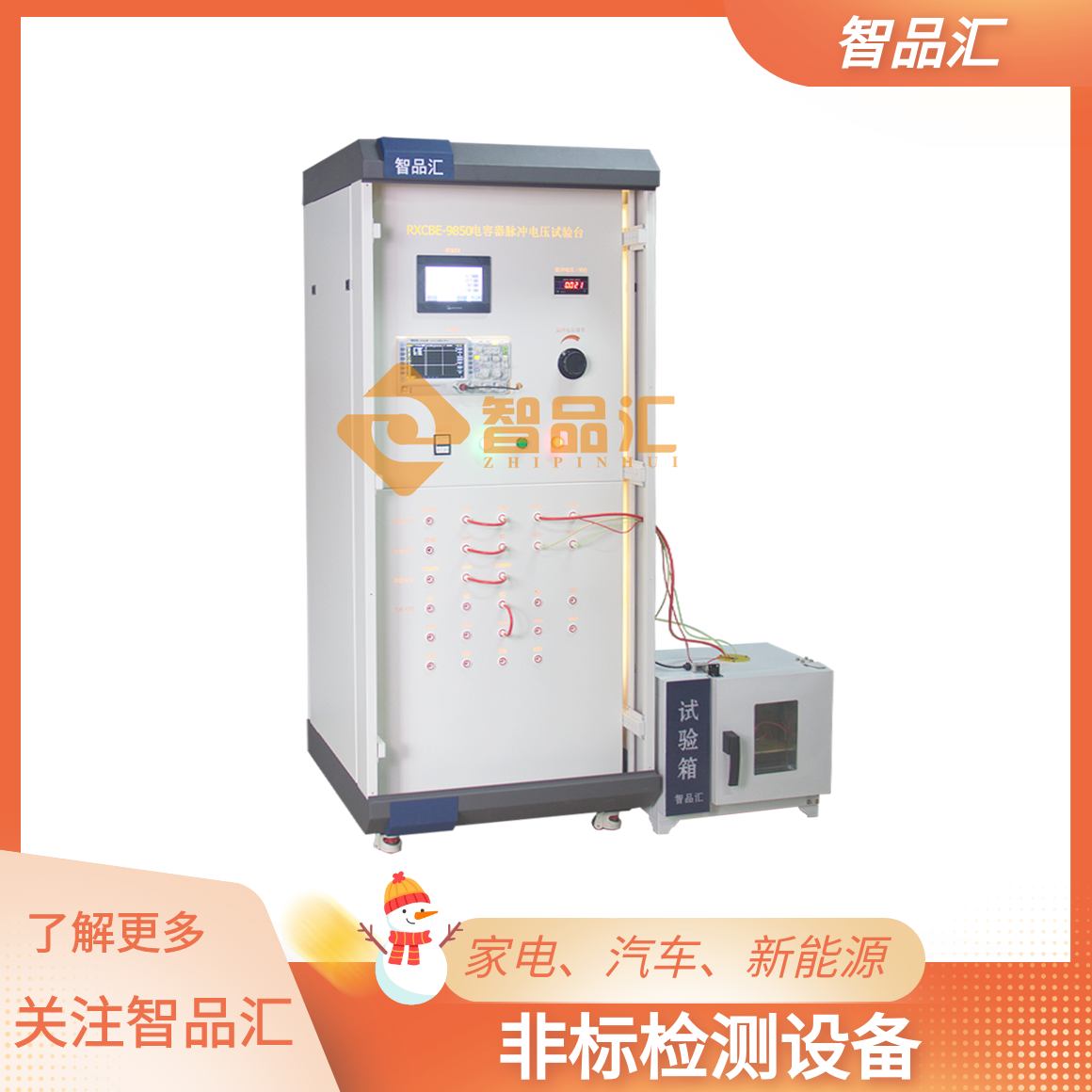

电容器脉冲电压试验装置是用于考核电容器在瞬态脉冲电压作用下耐受能力的专用设备，主要模拟电容器在实际应用中可能遭遇的电压尖峰、浪涌等瞬态冲击，评估其抗脉冲击穿、绝缘稳定性及性能一致性。那电容器脉冲电压试验装置有哪些具体功能呢?来和广州智品汇电子科技一起看：
一、核心脉冲电压生成与控制功能
多样化脉冲参数输出
可根据测试标准(如 IEC、GB、ANSI 等)或实际需求，灵活生成符合要求的脉冲电压信号，关键参数可精确调节：
脉冲幅值：覆盖从数百伏到数万伏(甚至更高)，可设定为电容器额定电压的 1.5~10 倍(如针对浪涌测试的高幅值脉冲)，满足不同类型电容器(薄膜、电解、瓷介等)的测试需求。
脉冲波形：支持标准波形(如 1.2/50μs 雷电浪涌波、8/20μs 组合波、矩形波、尖峰波等)，也可自定义非标准波形，模拟特定应用场景(如逆变器开关瞬态、电源合闸冲击)。
脉冲宽度与前沿 / 后沿：脉冲持续时间从纳秒级(ns)到毫秒级(ms)可调，前沿(脉冲上升时间)和后沿(下降时间)可独立设置，确保脉冲波形的陡峭度符合测试标准(如 1.2μs 前沿模拟雷电浪涌的快速上升特性)。
脉冲极性与次数：可输出正极性、负极性或正负交替脉冲，支持单次脉冲(如冲击测试)或多次重复脉冲(如连续浪涌测试)，重复次数可设定(从几次到数千次)。
脉冲序列编程与联动控制
支持自定义脉冲序列，例如 “高幅值单次脉冲 + 低幅值多次脉冲” 组合，模拟复杂瞬态环境(如先遭遇雷电浪涌，再持续承受电源纹波脉冲)。
可与时序控制器联动，精确控制脉冲施加的时间点(如在电容器充放电过程中的特定阶段施加脉冲)，复现真实工况下的瞬态冲击时机。
二、试验过程监测与数据记录功能
实时状态监测
在脉冲施加过程中，同步监测电容器的响应参数：
脉冲作用时的峰值电流(通过高频电流传感器捕捉，反映电容器的瞬间充放电能力);
脉冲间隔期的绝缘电阻(判断脉冲后电容器是否出现绝缘劣化);
电容器的外观状态(部分装置配备视觉监测模块，记录是否出现鼓包、开裂、漏液等物理损伤)。
对脉冲电压本身的参数(幅值、波形、频率)进行实时校准，确保输出符合设定要求，避免因装置自身误差影响测试结果。
关键数据采集与存储
记录每次脉冲的施加时间、幅值、波形特征，以及电容器在脉冲前后的电容值(C)、损耗角正切(tanδ)、漏电流(Iₗₑₐₖ) 等性能参数变化，形成完整的 “脉冲 - 响应” 数据链。
自动生成脉冲波形图、参数变化曲线(如电容值随脉冲次数的衰减曲线)，直观展示电容器在脉冲冲击下的性能演变。
三、失效判定与安全保护功能
失效模式识别与判定
当电容器在脉冲电压作用下发生以下情况时，装置可自动判定为 “失效” 并终止试验：
击穿短路：脉冲施加时出现持续大电流(超过设定阈值)，表明电容器内部绝缘被永久破坏;
绝缘失效：脉冲后漏电流显著增大(如超过初始值 10 倍)或绝缘电阻降至标准下限以下;
性能超差：电容值变化率超过 ±20%、tanδ 增大至初始值 2 倍以上，影响实际使用性能;
物理损坏：壳体开裂、电解液泄漏等可见损伤。
记录失效时的脉冲参数(幅值、次数、波形)，为分析失效机理(如绝缘介质击穿、电极老化、引线焊接处断裂)提供关键数据。
多层级安全保护机制
设备保护：内置过压、过流、短路保护模块，当脉冲回路出现异常(如负载短路)时，立即切断高压输出，防止装置自身损坏;配备能量泄放回路，脉冲结束后快速释放电容器残留电荷，避免残留电压导致二次冲击。
样品与人员保护：测试区域采用绝缘防护罩或防爆腔体，防止电容器击穿时发生火花、飞溅或爆炸;设置紧急停止按钮，可手动中断试验;部分装置具备温度监测功能，当样品温度异常升高时自动暂停测试，避免热失控。
四、辅助功能与扩展应用
标准化与定制化兼容
内置常用测试标准程序(如 IEC 60384-14《电子设备用固定电容器 第 14 部分：分规范 脉冲电容器》、GB/T 3667.1《交流电动机电容器》中的脉冲试验条款)，一键调用即可满足合规性测试需求;同时支持用户自定义参数，适配企业内部标准或特殊场景测试。
多通道并行测试
采用多通道设计(如 4 通道、8 通道)，可同时对多个同型号或不同型号电容器进行测试，每个通道独立控制脉冲参数并记录数据，大幅提升测试效率，尤其适用于批量生产的质量抽检。
环境应力耦合测试
可与恒温箱、湿度箱联动，在高低温(如 - 55℃~+125℃)、湿热环境下施加脉冲电压，评估环境因素对电容器抗脉冲能力的影响(如高温下电解液粘度降低可能导致脉冲响应特性变化)。
数据追溯与报告生成
自动存储测试全程数据(包括样品信息、脉冲参数、监测结果、失效记录等)，支持数据导出为 Excel、PDF 或数据库格式，便于质量追溯;可自动生成测试报告，包含试验条件、关键数据、结论判定，满足认证、质检等文档需求。
