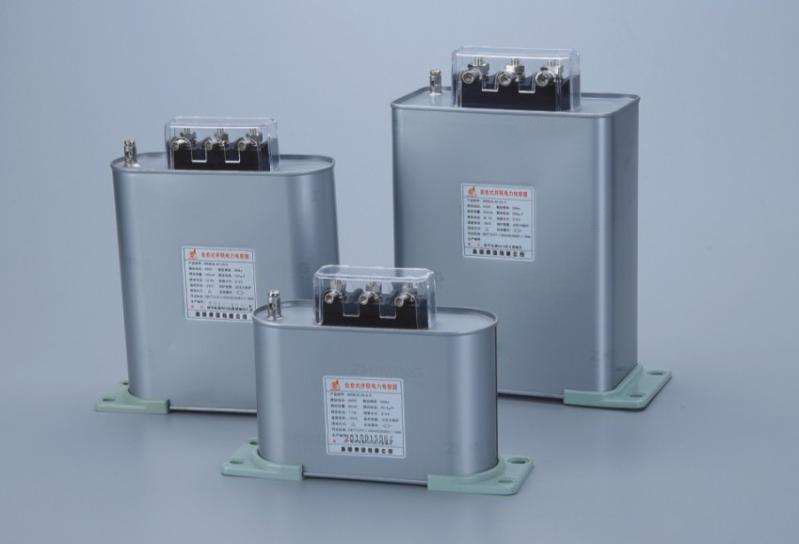

什么是电容器的自愈，顾名思义可以自动恢复的电容,即称为自愈式电容器。
电容器的自愈过程，在外施电压作用下，由于介质中的杂质或气隙等细微的存在引起介质击穿形成导通电路；接着在导通电路处附近很小范围内的金属层中流过一个前沿很陡的脉冲电流。邻近击穿点处金属层上的电流突然上升，按其离击穿点的距离而成反比分布。在顺时刻t，半径为Rt的区域内金属层的温度达到金属的熔点，于是在此范围内的金属熔化并产生电弧。该电流引起电容能量释放，在弧道局部区域温度突然升高，压力突然增大。
随着放电能量的作用，半径为Rt的区域内金属层剧烈蒸发并伴随喷溅。在该区域半径增大的过程中电弧被拉断，金属被吹散并受到氧化与冷却，破坏了导电通路，在介质表面形成一个以击穿点为中心的失掉金属层的圆形绝缘区域。电容器的自愈过程结束。
自愈电容器是如何进行测试的？按照上述自愈过程，测试电容器的自愈需要一个能提高强电压的装置，并且电压在一定范围能可以自由调节，同时需要记录自愈电压这一共功能。下面我们了解一下该设备。

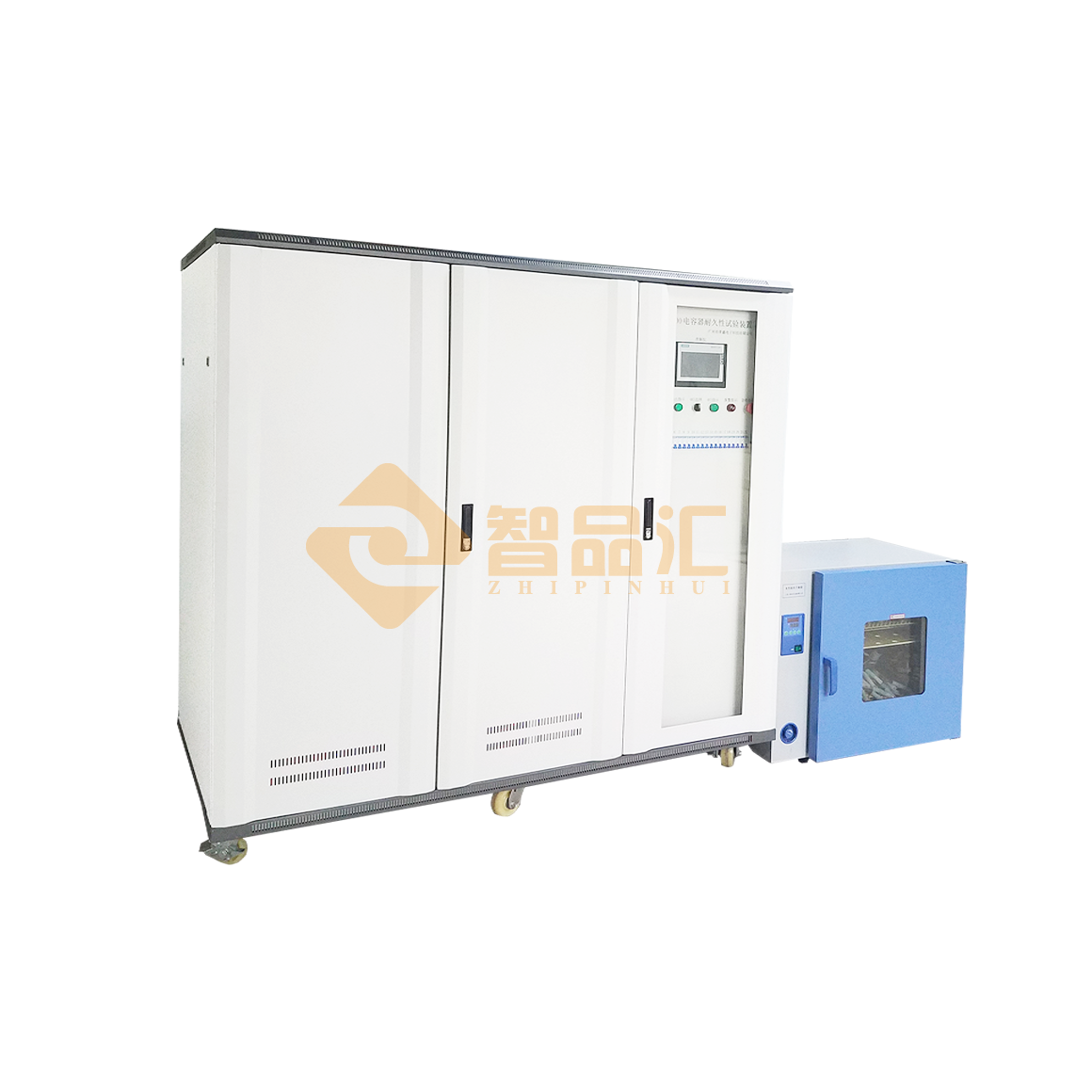

RXCBE7800 直流电容器自愈性试验装置
本系列装置依照ＧＢ17702.2标准测试要求设计制造，用于１～200uF、额定电压为不大于800Ｖ，频率为５０Ｈｚ的自愈电容器进行自愈性试验和极间耐压试验；工业电脑+PLC程序控制，简单易操作。
主要技术参数：
１、工作环境：
(1)空气温度：0～３０℃；
(2)相对湿度：≤９０％（＋２５℃）；
(3)工作电源：ＡＣ２２０Ｖ±１０％、容量15ＫＶＡ；
(4)电柜重量约200Kg；尺寸(长宽高)：1800×1000×1650mm；
(5)适于无明显振动及腐蚀性气体的场所。
２、负载：1只
额度电压不大于８００Ｖ时，容量１～2００ｕＦ
3、极间耐压测试模式：可自动升压，升压到极间耐压设定电压值启动计时，等测试时间到自动降压，然后停机
自愈性测试模式：可自动升压，先升压到极间耐压设定电压值启动计时，等测试时间到再继续升压到自愈性设 定电压值，在上述过程中若自愈次数或电压升到设定值，自愈性电压可自动降压到0.8倍电压启动计时，等测试时间自动降压，然后停机
４、试验电压：
0～3500Ｖ连续可调，数显电压精度±１％。
５、试验时间：
0～99秒，走时误差≤±0·2％
6、自愈次数：1～9999次可设定
7、升压速度可调：0～200V ，降压速度固定尽量快速降压
8、所有设置参数、采集到的自愈电压可停电保持
9、设备保护措施齐全，具备过流、过压、过温保护能力
10、 试验电压测试显示精度： ±1%；
11、 试验电流测试显示精度： ±1%
