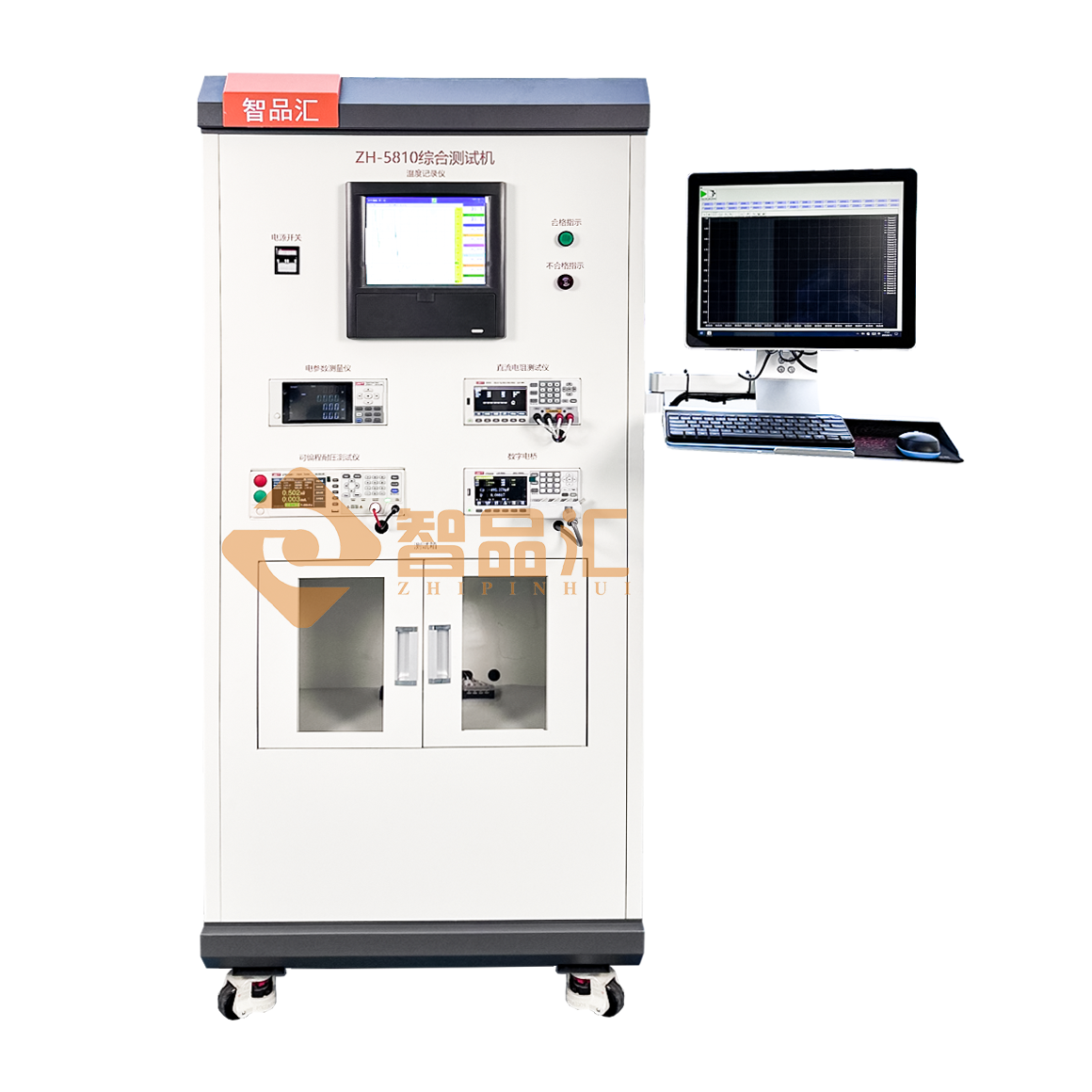

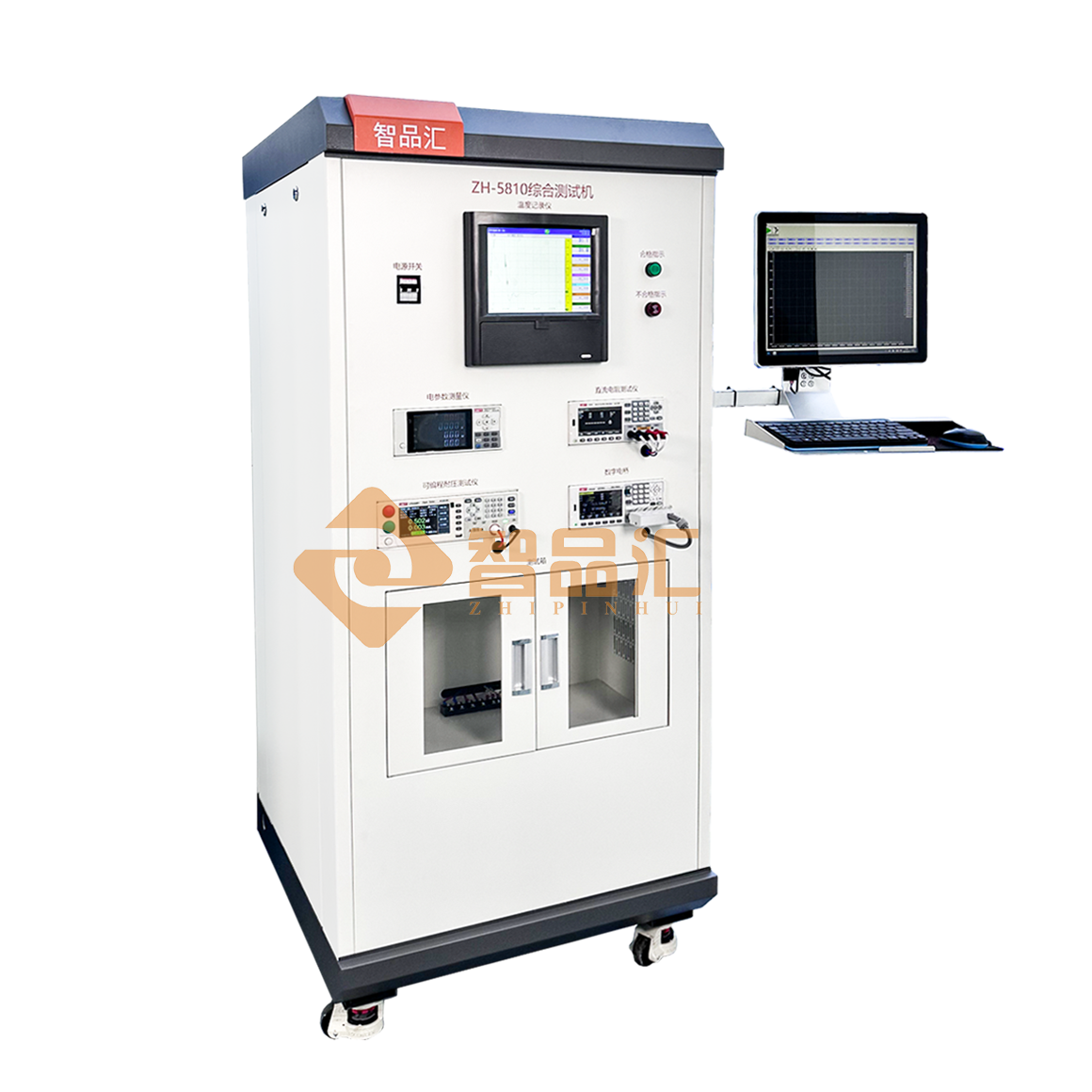

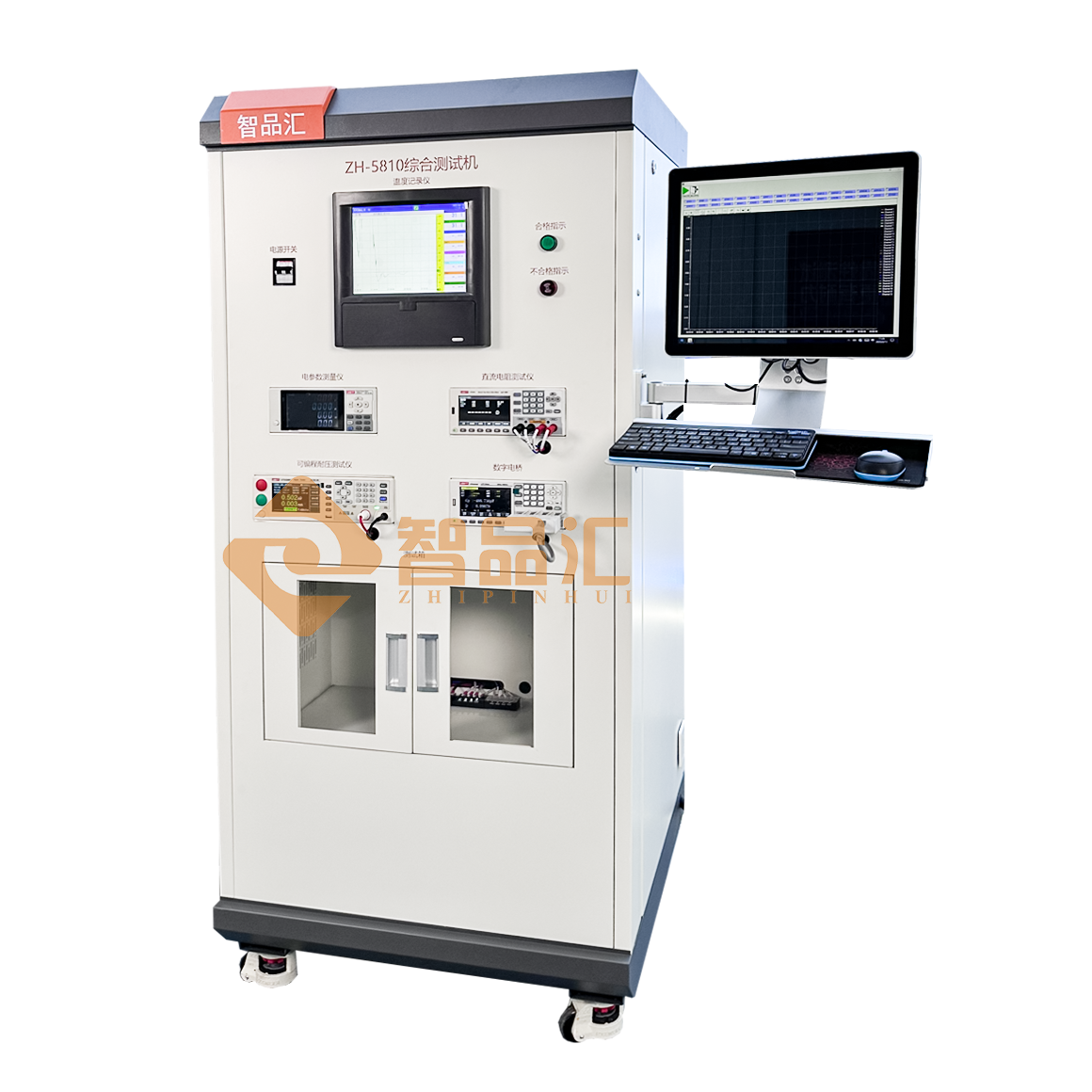

ZH-5810数据综合测试系统

一、概述：

根据实验室安全标准要求，本系统集成温度、耐压、电阻、电参数测试及数字电桥各项功能，通过工控机与物联网实现自动化测试、数据采集与分析，满足空调核心部件（如电路板、电机、传感器、压缩机、核心零部件等）的来料检测需求。在程序上可设置相关的上下限，进行数据判别，软件界面可显示监控的温度，耐压、电压、电流、等等情况，当出现异常时设备会自动停机；测试数据可记录和查询，亦可导出数据报表。

二、 本系统集成多种信号、控制系统、电脑等组成。控制系统配置PCI I/O 模块、 PCI A/D D/A 模块、通讯模块，配合自主研发的程序对设备进行采集和控制。

三、技术参数

3.1、温升测试项目：

3.1.1、搭载多路温度采集32通道

3.1.2、 支持输入众多类型型号，

电流：4～20mA、0～20mA、0～10mA
           电压：±5V、1～5V、±10V、0～20mV、0～100mV、

电阻：0～400Ω
            热电偶：S、R、B、K、N、E、J、T、
            热电阻：Pt100

3.1.3、标准Modbus 通讯协议，标配RS485通讯接口

3.1.4、分辨率：显示小数点后两位

3.1.5、按照通道数配置进口K型热电偶，测温范围-50~260℃，线径0.255mm

3.1.6、搭配我司的系统软件可调取测试的型号，测试中可自动判别合格情况，

记录测试信息，生成测试报告单

3.2、耐压测试项目：

3.2.1、交直流绝缘电阻单通道

3.2.3、耐压测试：AC50~5KV, 20mA；精度：±2%

DC50~6KV，10mA；精度：±2%

3.2.4、支持绝缘电阻测试：0.1MΩ– 10GΩ

3.2.5、支持电流上限报警功能

3.2.6、支持标准Modbus 通讯协议RS-232

3.2.7、搭配我司的系统软件可调取测试的型号，测试中可自动判别合格情况，

记录测试信息，生成测试报告单

3.3、电阻测试项目：

3.3.1、直流电阻单通道

3.3.2、测试范围：1μΩ~2MΩ，精度0.05%的准确度

3.3.3、具备四种测试速度，最快10ms/次

3.3.4、支持标准Modbus 通讯协议RS485

3.3.5、搭配我司的系统软件可调取测试的型号，测试中可自动判别合格情况，

记录测试信息，生成测试报告单

3.4、电参数测试项目：

3.4.1、交直流电参数单通道

3.4.2、电压测量范围：AC/DC0~600V

3.4.3、电流测量范围：0~20A，精度0.4%

3.4.4、支持标准Modbus 通讯协议RS485

3.4.5、搭配我司的系统软件可调取测试的型号，测试中可自动判别合格情况，

记录测试信息，生成测试报告单

3.5、电感、电容、电阻测试项目

3.5.1、测试频率20Hz~100kHz

3.5.2、测试精度：0.05%

3.5.3、支持测量：L、C、R、D、Q、等等

       L：0~99.99KH

       C：0~9.999F

       R：0~99.99MΩ

3.5.4、支持标准Modbus 通讯协议RS232

3.5.5、搭配我司的系统软件可调取测试的型号，测试中可自动判别合格情况，

记录测试信息，生成测试报告单

3.6、物联信息处理系统：

3.6.1、配置17寸触摸一体电脑

3.6.2、4G处理器，i3及以上，500G固态硬盘，配置键盘及鼠标

3.6.3、配置三菱或西门子PLC逻辑控制核心，进行逻辑控制和采集

3.6.4、搭载串口模块，统一采集各项测试数据，返回数据库

3.6.5、配置我司自研的系统测试软件，可对测试项目进行系统设置，可查找测试数据

3.6.6、搭载惠普彩色激光打印机，可在软件中找到测试报告单，打印出来
