1.0 设备名称

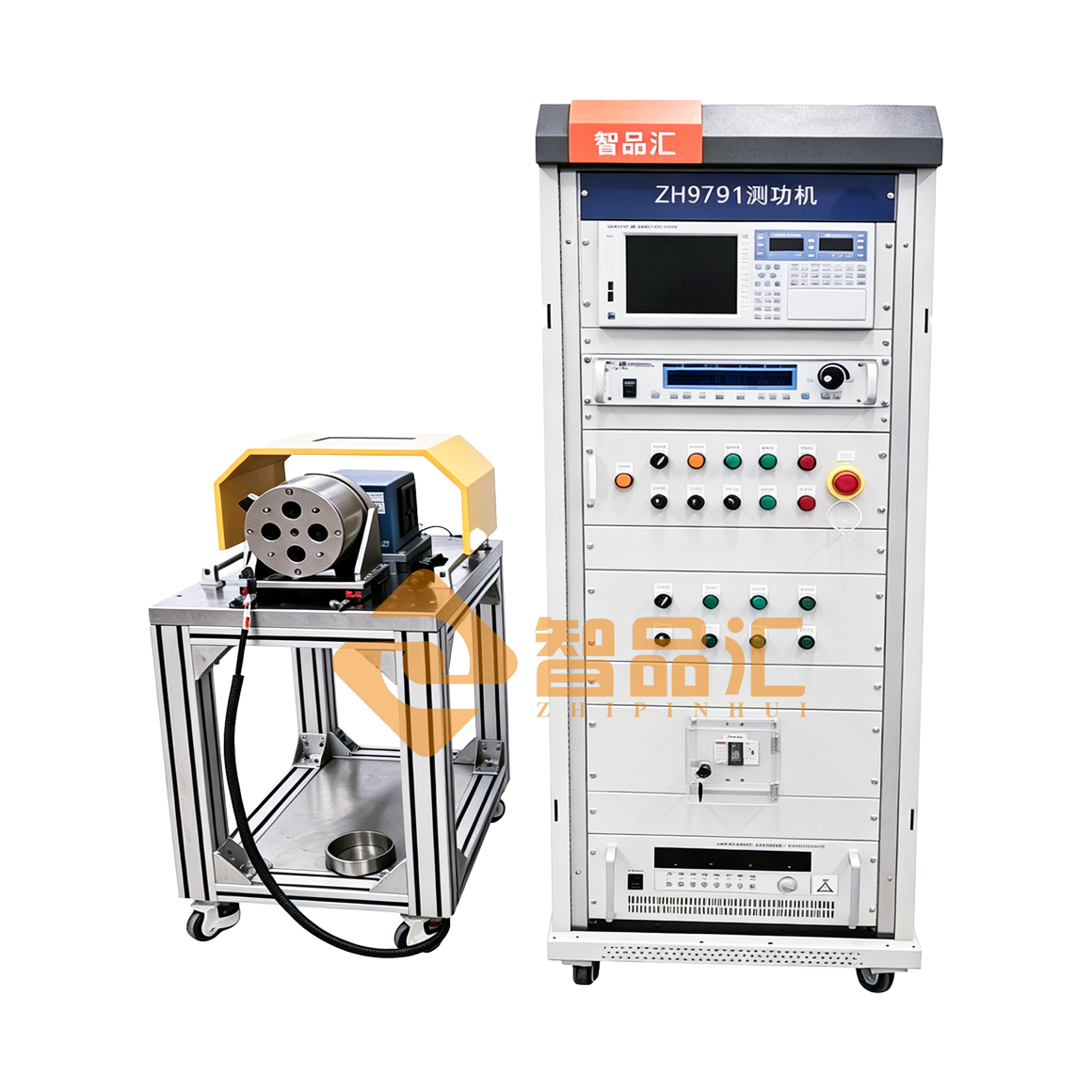

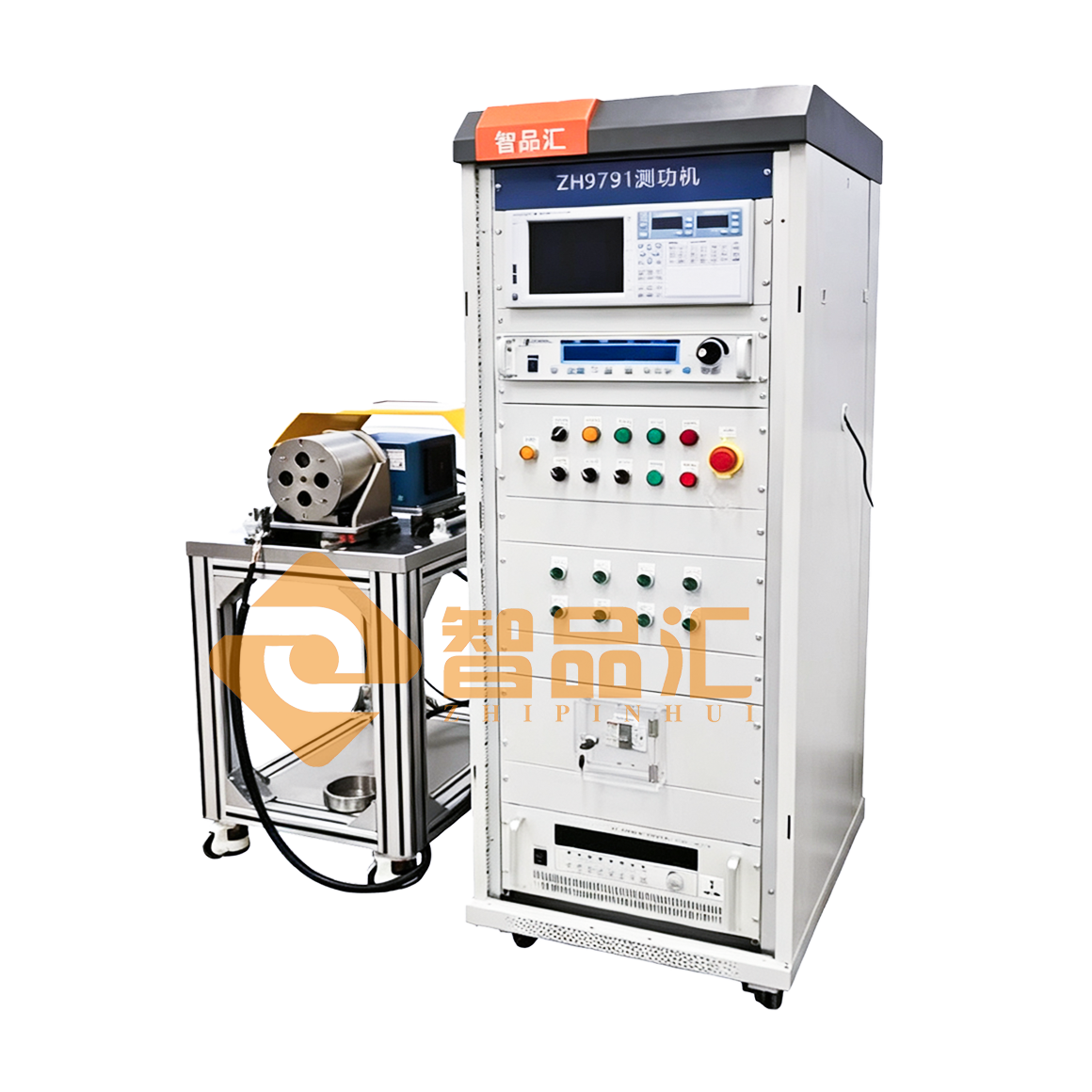

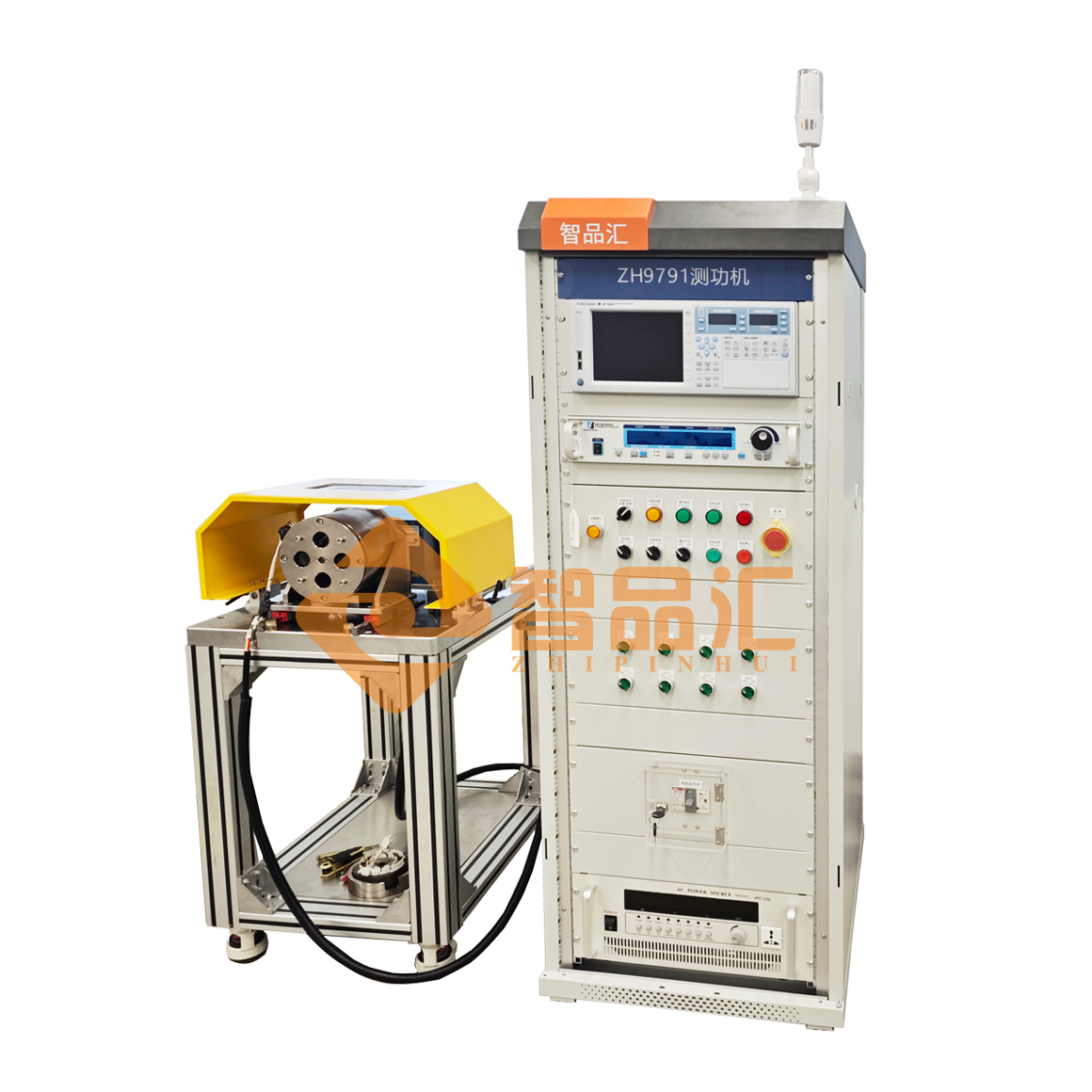

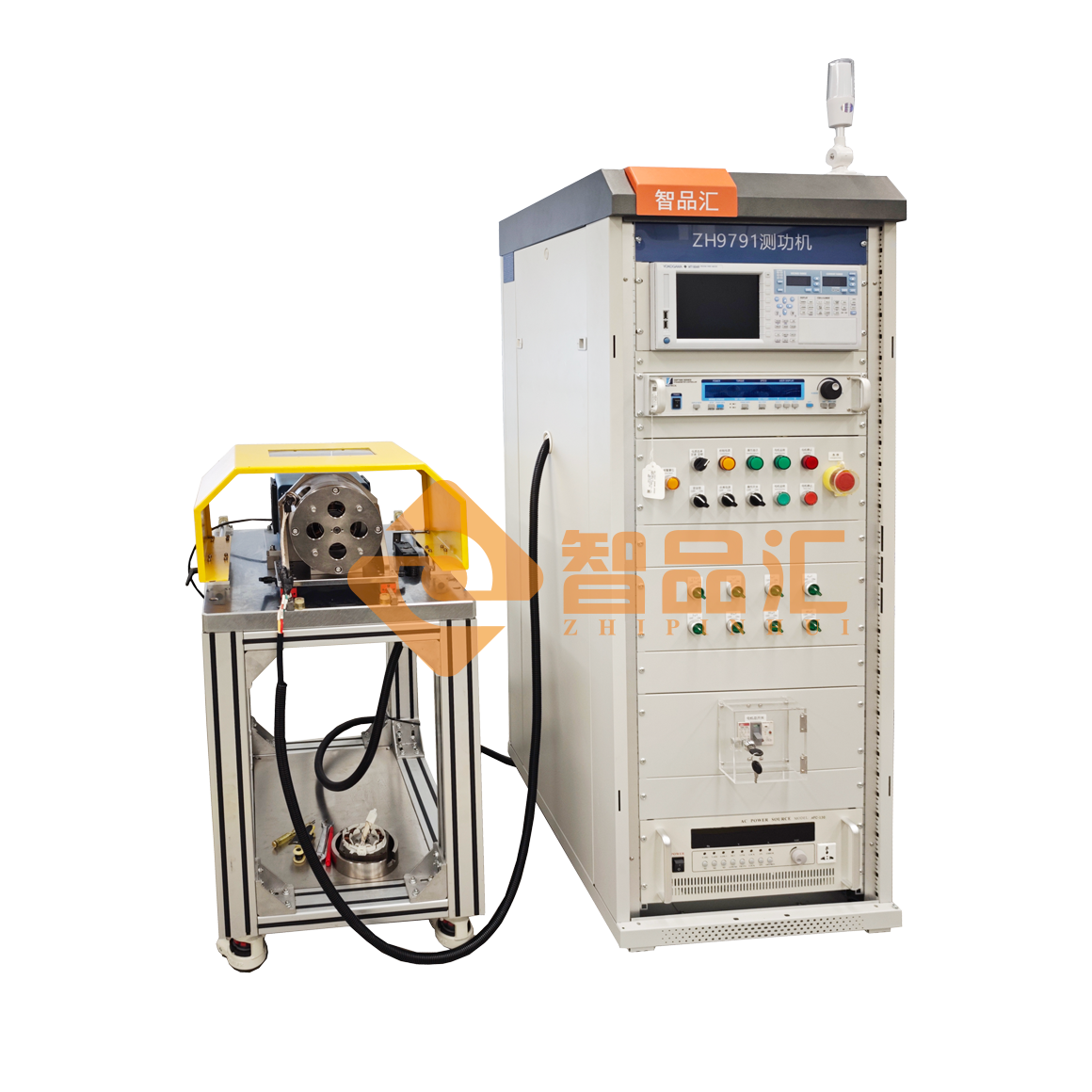

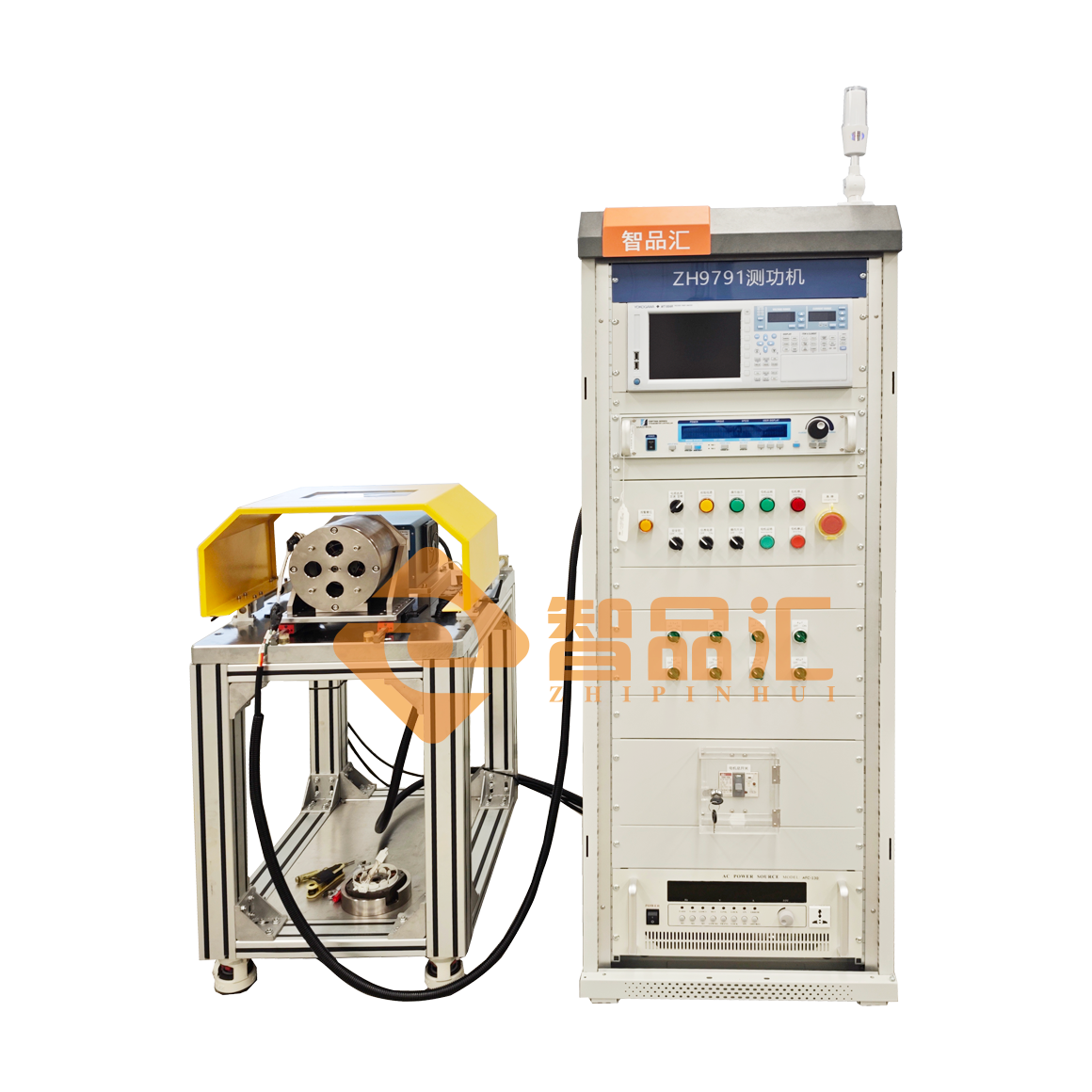

电机性能自动测试系统（型号：定制）  壹套

2.0 设备的功用

电机性能自动测试系统可以测试电机性能的专用测试设备，也可以测试下面参数：

测试驱动器交流输入或直流输入的电参数： 电压U1、电流I1、输入功率P1；

测试驱动器输出参数（即电机输入参数）： 电压U2、电流I2、输入功率P2；

测试电机的输出参数： 转矩T、转速n、输出功率Po；

以及可以测试驱动器效率η变频器 ； 电机效率η 电机 ； 总效率η总等；

能对电机进行负载特性测试， 可以手动测试， 也可以自动测试， 能显示和打印输出特性曲线

和数据：

n＝f（U1、I1、P1、COSφ 1、U2、I2、P2、COSφ2、T、P2、η驱动器  、η 电机  、η总）

T＝f（U1、I1、P1、COSφ 1、U2、I2、P2、COSφ2、n、P2、η驱动器  、η 电机  、η总）

或         n＝f（U1、I1、P1、COSφ 1、T、Po、η总）

T＝f（U1、I1、P1、COSφ 1、n、Po、η总）

数据查看： 可以多曲线显示， 分组显示， 组合曲线显示等。

3.0设备要求

①磁滞测功机

磁滞测功机与测功机智能显示仪配套使用， 用于测试电机的转矩、转速、输出功率。

磁滞测功机是测试电机输出参数的专用设备， 它是由磁滞加载器、转矩转速传感器及冷却系统组成，转矩以模拟量或脉冲量输出、转速以脉冲量输出。

②WT1800-5 进口功率分析仪（日本横河）

主要用于测试驱动器器输入参数和输出参数。

电压：0～1000V   多档量程

电流：0～20.00A  多档量程

带宽：DC，0.5～1000KHz

基本精度：0.1 级

4通道用途：

1通道：用于测试直流输入变频器输入参数：电压、电流、功率

2通道：用于测试交流输入变频器输入参数：电压、电流、功率、功率因数

3-5通道：用于测试变频器输出参数：电压、电流、功率、频率、功率因数

③测功机智能控制仪

该控制仪是测功机的专用控制电源， 通过测功机对被试电机加负载， 即对测功机加激磁电流， 电流的大小就是对被试电机加负载的大小， 它主要特点就是可以控制被测电机恒转速控制或恒转矩模式， 该控制仪有手动控制功能和自动控制功能， 自动控制就是由外部计算机通过RS232接口命令控制。

3.4     电机性能测试系统的功能

3.4.1  电机性能自动测试系统可以测试电机性能的专用测试设备，也可以测试下面参数：

测试驱动器交流输入或直流输入的电参数： 电压U1、电流I1、输入功率P1；

测试驱动器输出参数（即电机输入参数）： 电压U2、电流I2、输入功率P2；

测试电机的输出参数： 转矩T、转速n、输出功率Po；

可以测试驱动器效率η变频器 ； 电机效率η 电机 ； 总效率η总等；

3.4.2 测试项目：

①  电机负载特性曲线测试

② 定负载点测试

③ 恒转矩/恒转速/恒功率加载控制等

④ 小批量出厂检验软件     根据设定值， 自动测试并判断合格与否。

3.4.2 测试数据传送速率

电压U1、电流I1、输入功率P1、电压U2、电流I2、输入功率P2、转矩T、转速n、输出功率Po传送速率可以设置： 100mS、200mS、500mS、1S、2S、5S可以设置。
