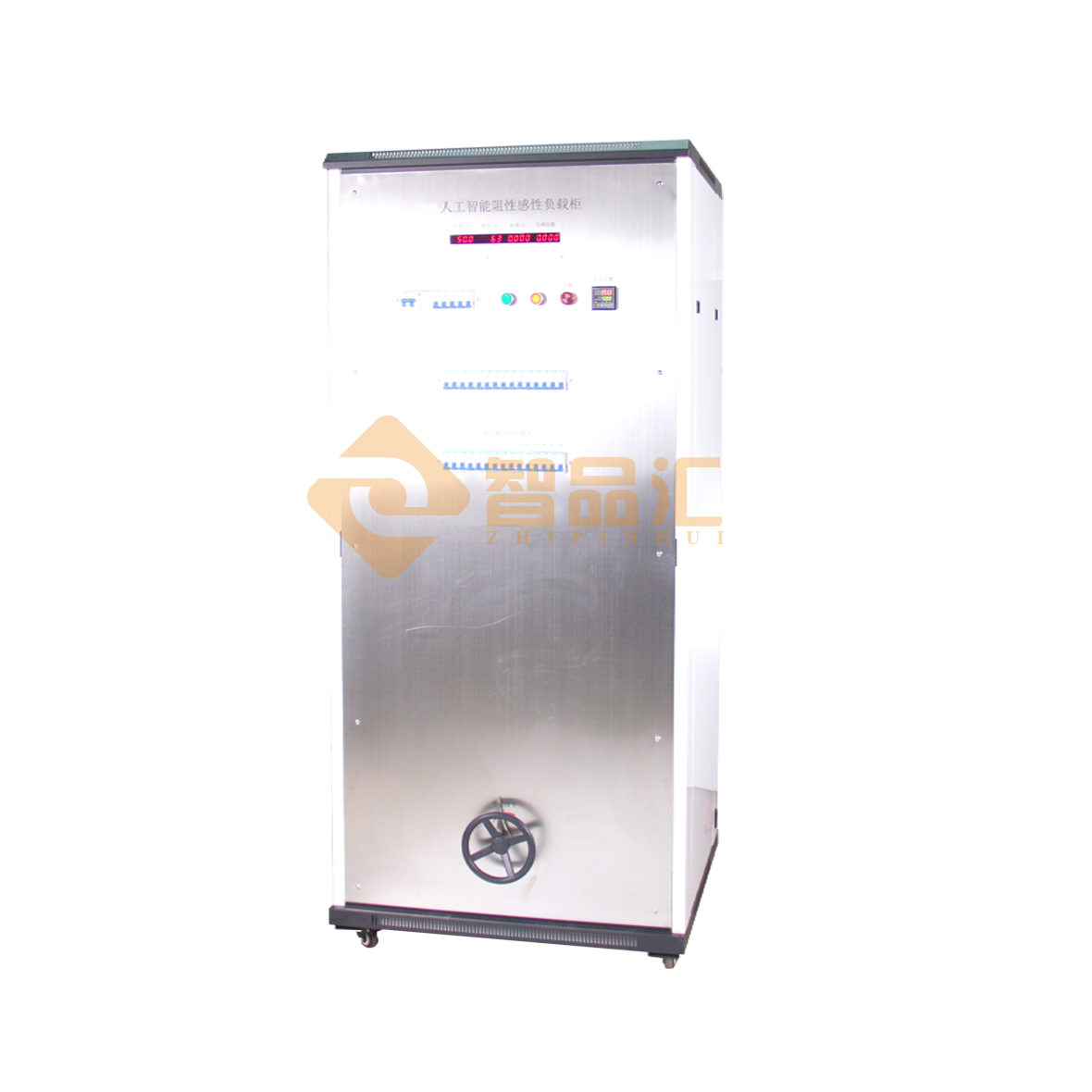

RX9517人工智能阻性感性负载柜

一 产品概述：

符合GB2099、GB16915.1、GB7000.1-2003、IEC60884、IEC61058、IEC60669.1等。用于家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命测试，也适用于家用和类似用途插头插座的分断容量和正常操作寿命测试。

结构及功能：负载柜采用电脑灰框架、浅灰色封板。正面上方为操作控制面板，面板上有控制电源开关、产品通电电流、电压及功率、功率因数显示仪表、负载电源开关、各状态指示灯、启动及停止按钮、电容量转换开关、负载种类转换开关及报警器等；下方对应为每路的输出调节。负载柜每路具有阻性、感性及容性(荧光灯式)负载三合一功能，可通过转换开关来切换。负载柜内部采用采用强风对流冷却。负载柜后下方有接线柱，可通过导线与开关插头插座寿命试验机联接，在检测过程中输出电流电压及功率。

二 技术参数：

1    负载电源： 三相四线AC380/50Hz（单相AC220V,共2组）

2   工位：单工位

3   数显电压表：   10～300V、精度±（0.25%读数+0.25%量程）

4   数显电流表：   1～30A、精度±（0.25%读数+0.25%量程）

5   数显功率因素表： 0.3～0.98、精度±0.03

6   负载方式： 阻性、感性、容性三合一，可切换

7   容性负载： 70uf、140uf、7.3uf可选

8   计数器： 0～999999次，可预置

9   负载电源容量： 10KVA

10  具有过流、超时保护

11使用环境：大气压力80～106kpa，温度5～40°C，湿度（20～90）%RH
