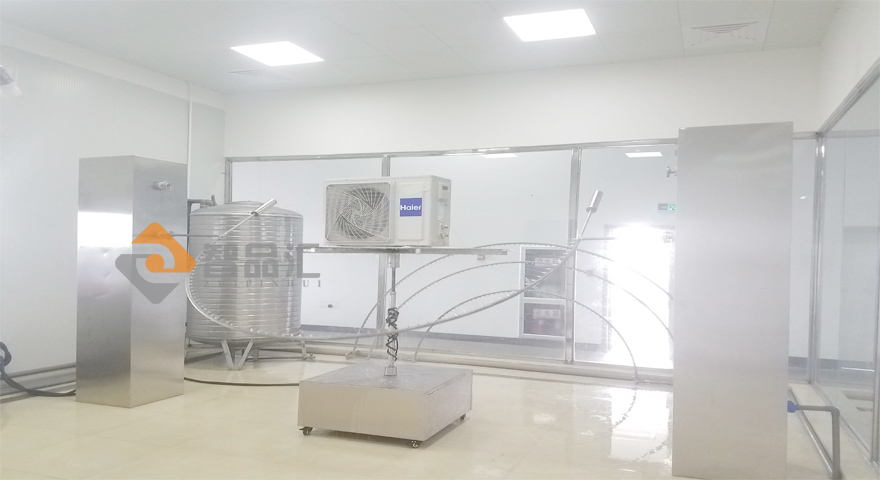

淋雨实验室

IP防水等级试验机是根据GB4208-2008<<外壳防护等级(IP代码)>>、GB4702.2-2005、GB4706.32-2012标准要求设计制造.该设备广泛用于灯具及电工电子产品认证检测机构及生产企业品管部门对产品的IPX4、IPX5、IPX6、的防水检测用途。设备程式中有标准试验选项，用户可选择需要的标准测试项无需设置即可进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准；同时保证了试验数据的可靠性与准确性。该成套设备由摆管淋雨试验机、手持花洒头、UL淋雨装置、手持喷嘴（ф6.3、ф12.5）、智能供水系统、旋转载物台、综合控制柜组成。

RX1043型摆管淋雨试验机

功能参数：

1、适用于进行产品的IPX4测试。

2、摆管规格：R1000mm、R1200mm、R1400mm、R1600mm（标准配置）。

3、开孔总计分别：62/75/87/100个

4、摆管材料：不锈钢。

5、摆动频率可调

6、滴水孔径：φ0.4mm。

7、喷嘴夹角：1800（IPX4）。

8、摆动夹角：3500约3600（IPX4）。

9、降雨量 0.07L/min(误差±5%)或用户自设定参数。

10、 试验时间：10min、可自行设定时间。

11、 机体材料：SUS304不锈钢。

12、 外形尺寸（L×D×H）：约2600×2500×4200mm。

摆管淋雨试验

RX1045型手持喷嘴

功能参数：

1、适用于进行大件产品的IPX4测试。

2、孔径：φ0.5mm。

3、孔 数：121个。

4、中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

5、喷头球面直径：Sφ75.5。

6、铝质挡板、不锈钢平衡锤

7、试验时间：3分钟、用户设定时间（控制系统控制）。

手持喷嘴

UL喷淋装置

一、本喷淋装置按照UL1598标准中第19.17条款及图中的要求设计和制造。

下喷式喷淋架：共1套，由喷淋架、喷咀（3个，UL检验机构处购买）、压力表（3个，Φ150mm指针式高精度压力表测量水压力，量程0～0.1Mpa，分辨率为0.5KPa）、水阀等组成。

喷淋架全部采用不锈钢管加工焊接而成

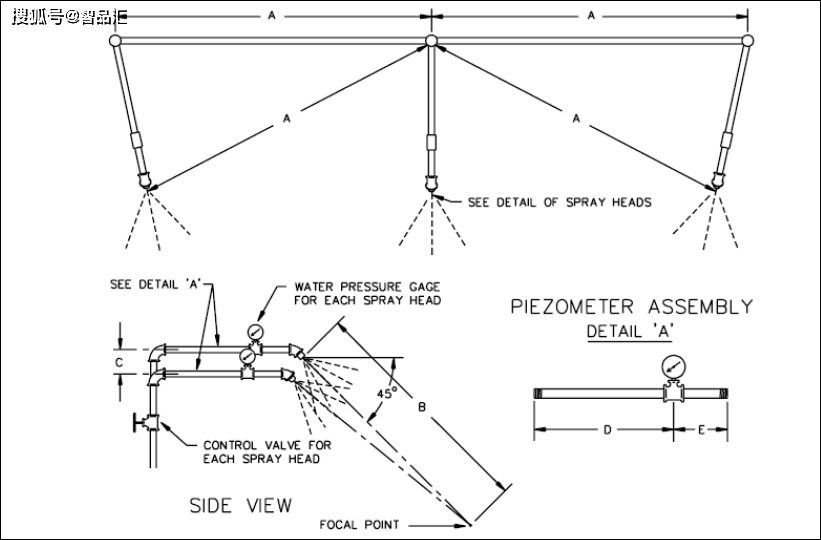

外观最大尺寸约为：宽1500㎜×深500㎜，各个管之间的尺寸按标准要求(如下图示)，高从1300～2000㎜可任意调节，4个地脚可微调高度。

UL1598标准中第19.17条款及图中的要求设计和制造

水泵、水件及相关控制电器：

增压水泵：出水速率≥30L/min±5%、出水压力最大2.5kgf/cm2，水泵使用电源为单相AC220V，功耗约为550W

UL喷淋装置

淋水喷头

功能参数：

1、适用于进行产品的IPX5、IPX6测试。

2、孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3、IPX5、IPX6喷嘴螺纹联接、快速更换。

4、不锈钢材质。

5、水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)

6、试验时间：3分钟、用户设定时间（控制系统控制）。

7、喷嘴距外壳距离：2.5-3m(试验人员控制)。

淋水喷头

RX1168型智能供水与控制系统

功能参数：

1、流量控制：智能控制、可在控制柜选定及设置流量。

2、大流量供水水泵：0～7m3/h（调节阀手动控制）。

3、小流量供水水泵：0～3m3/h（控制柜屏幕设定、控制器数字控制）。

4、流量控制：电子流量计实时监测、变频器控制水泵转速（自IPX1～IPX5）。

5、IPX6流量控制：手动回水阀控制。

6、机体材料：SUS304不锈钢。

7、外形尺寸（L×D×H）：1100×1200×1500mm。

智能供水与控制系统

RX1047型可旋转样品台

功能参数：

1、转台直径：φ1500mm。

2、载重：75KG

2、转台转速：1-4rpm。

3、可倾斜角度：15度。

4、试验时转动角度：900、连续转动。

5、载物台网管型式。

6、样品供电防水插座。

7、铝合金带万向轮底座。

8、机体材料：SUS304不锈钢

9、正反转控制、转动动作由控制柜控制。

10、外形尺寸（L×D×H）：1500×1500×1600mm。

11、可调高度范围：1200mm～2000mm。

可旋转样品台

综合控制柜

功能参数：

1、水泵流量控制：变频调速。

2、流量检测：电子流量计流量信号反馈。

3、流量设定：控制柜屏幕设定。

4、控制器：PLC。

5、人机界面：触摸屏。

6、控制功能：流量控制、摆管淋雨动作控制、载物台动作控制、试验时间控制。

7、保护功能：漏电保护、过载保护、短路保护。
